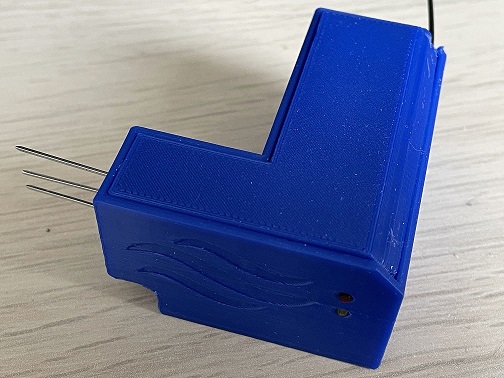

Interface Téléinfo pour compteur Linky avec MySensors
Projet utilisant un Arduino Pro mini 3.3v et un module NRF24L01
Liste des informations remontées via MySensors :
CHILD_ID_ADCO 0
CHILD_ID_OPTARIF 1
CHILD_ID_ISOUSC 2
CHILD_ID_BASE 3
CHILD_ID_HCHC 4
CHILD_ID_HCHP 5
CHILD_ID_EJP_HN 6
CHILD_ID_EJP_HPM 7
CHILD_ID_BBR_HC_JB 8
CHILD_ID_BBR_HP_JB 9
CHILD_ID_BBR_HC_JW 10
CHILD_ID_BBR_HP_JW 11
CHILD_ID_BBR_HC_JR 12
CHILD_ID_BBR_HP_JR 13
CHILD_ID_PEJP 14
CHILD_ID_PTEC 15
CHILD_ID_DEMAIN 16
CHILD_ID_IINST 17
CHILD_ID_PAPP 18
CHILD_ID_ADPS 19
CHILD_ID_IMAX 20
CHILD_ID_HHPHC 21
TELEINFORMATION
Ces differents messages donnent les indications suivantes en fonction de l'abonnement souscrit :
numero d'identification du compteur, etiquette: ADCO (12 caracteres)
option tarifaire (type d'abonnement) : OPTARIF (4 car.)
intensite souscrite : ISOUSC ( 2 car. unite = amperes)
index si option = base : BASE ( 9 car. unite = Wh)
index heures creuses si option = heures creuses : HCHC ( 9 car. unite = Wh)
index heures pleines si option = heures creuses : HCHP ( 9 car. unite = Wh)
index heures normales si option = EJP : EJP HN ( 9 car. unite = Wh)
index heures de pointe mobile si option = EJP : EJP HPM ( 9 car. unite = Wh)
index heures creuses jours bleus si option = tempo : BBR HC JB ( 9 car. unite = Wh)
index heures pleines jours bleus si option = tempo : BBR HP JB ( 9 car. unite = Wh)
index heures creuses jours blancs si option = tempo : BBR HC JW ( 9 car. unite = Wh)
index heures pleines jours blancs si option = tempo : BBR HP JW ( 9 car. unite = Wh)
index heures creuses jours rouges si option = tempo : BBR HC JR ( 9 car. unite = Wh)
index heures pleines jours rouges si option = tempo : BBR HP JR ( 9 car. unite = Wh)
preavis EJP si option = EJP : PEJP ( 2 car.) 30mn avant periode EJP
periode tarifaire en cours : PTEC ( 4 car.)
couleur du lendemain si option = tempo : DEMAIN
intensite instantanee : IINST ( 3 car. unite = amperes)
Puissance apparente : PAPP ( 5 car. unite = Volt.amperes)
avertissement de depassement de puissance souscrite : ADPS ( 3 car. unite = amperes) (message emis uniquement en cas de depassement effectif, dans ce cas il est immediat)
intensite maximale : IMAX ( 3 car. unite = amperes)
groupe horaire si option = heures creuses ou tempo : HHPHC (1 car.)
mot d'etat (autocontrole) : MOTDETAT (6 car.)
Exemple de trames teleinfo
ADCO 040422040644 5 (N° d'identification du compteur : ADCO (12 caractères))
OPTARIF HC.. < (Option tarifaire (type d'abonnement) : OPTARIF (4 car.))
ISOUSC 45 ? (Intensité souscrite : ISOUSC ( 2 car. unité = ampères))
HCHC 077089461 0 (Index heures creuses si option = heures creuses : HCHC ( 9 car. unité = Wh))
HCHP 096066754 > (Index heures pleines si option = heures creuses : HCHP ( 9 car. unité = Wh))
PTEC HP.. (Période tarifaire en cours : PTEC ( 4 car.))
IINST 002 Y (Intensité instantanée : IINST ( 3 car. unité = ampères))
IMAX 044 G (Intensité maximale : IMAX ( 3 car. unité = ampères))
PAPP 00460 + (Puissance apparente : PAPP ( 5 car. unité = Volt.ampères))
HHPHC E 0 (Groupe horaire si option = heures creuses ou tempo : HHPHC (1 car.))
MOTDETAT 000000 B (Mot d'état (autocontrôle) : MOTDETAT (6 car.))
Name | Size | # Downloads |
---|---|---|
AlimTeleinfoMySensors.plc | 9.57 kB | 158 |
AlimTeleinfoMySensors.pls | 240 B | 117 |
AlimTeleinfoMySensors.sol | 26.44 kB | 108 |
AlimTeleinfoMySensors.stc | 1.25 kB | 121 |
AlimTeleinfoMySensors.sts | 669 B | 111 |
TeleinfoMySensors.cmp | 45.67 kB | 118 |
TeleinfoMySensors.drd | 771 B | 109 |
TeleinfoMySensors.plc | 2.93 kB | 114 |
TeleinfoMySensors.pls | 3.94 kB | 109 |
TeleinfoMySensors.sol | 63.79 kB | 121 |
TeleinfoMySensors.stc | 2.18 kB | 108 |
TeleinfoMySensors.sts | 2.56 kB | 120 |
AlimTeleinfoMySensors.cmp | 26.24 kB | 122 |
AlimTeleinfoMySensors.drd | 254 B | 126 |
AlimTeleinfoMySensors.sch | 295.56 kB | 195 |
AlimTeleinfoMySensors.brd | 81.14 kB | 130 |
Name | Size | # Downloads |
---|---|---|
TeleinfoMySensors.ino | 8.66 kB | 335 |
TeleinfoMySensorsDecode.ino | 7.09 kB | 239 |
