Luftdaten motherboard

Description

English version

The luftdaten v1r1 motherboard is a printed circuit intended to simplify and provide more options for mounting the particule matter sensors of the Sensor Community project (https://sensor.community/en/). Link to the hardware: https://sensor.community/fr/sensors/airrohr/

This card allows:

• Access to ESP8266 I/0
• To fix the ESP8266 and the particule matter sensors SDS011 and PMS7003 on the same card, and avoid flying cables.
• Use the cable provided with the SDS011.
• Several power supply options:
  • USB cable.
  • External direct power supply.
  • External power supply with DC/DC regulators.

French version

La carte support luftdaten v1r1 est un circuit imprimé destiné à simplifier et apporter plus d’options au montage du détecteur de particules fines du projet Sensor Community (https://sensor.community/fr/). La page du montage: https://sensor.community/fr/sensors/airrohr/

Cette carte permet :

• D’exposer les IOs de l’ESP8266 sur des connecteurs.
• De fixer l’ESP8266 et les détecteurs de particules fines SDS011 et PMS7003 sur une même carte, et évite les câblages volants.
• D’utiliser le câble fourni avec le SDS011.
• Différentes options d’alimentation :
  • Câble USB.
  • Alimentation externe directe.
  • Alimentation externe avec régulateurs DC/DC.

Documentation

• Documentation de la carte: documentation
• Schematic /Schéma de la carte / : schéma
• CAO made with Eagle:

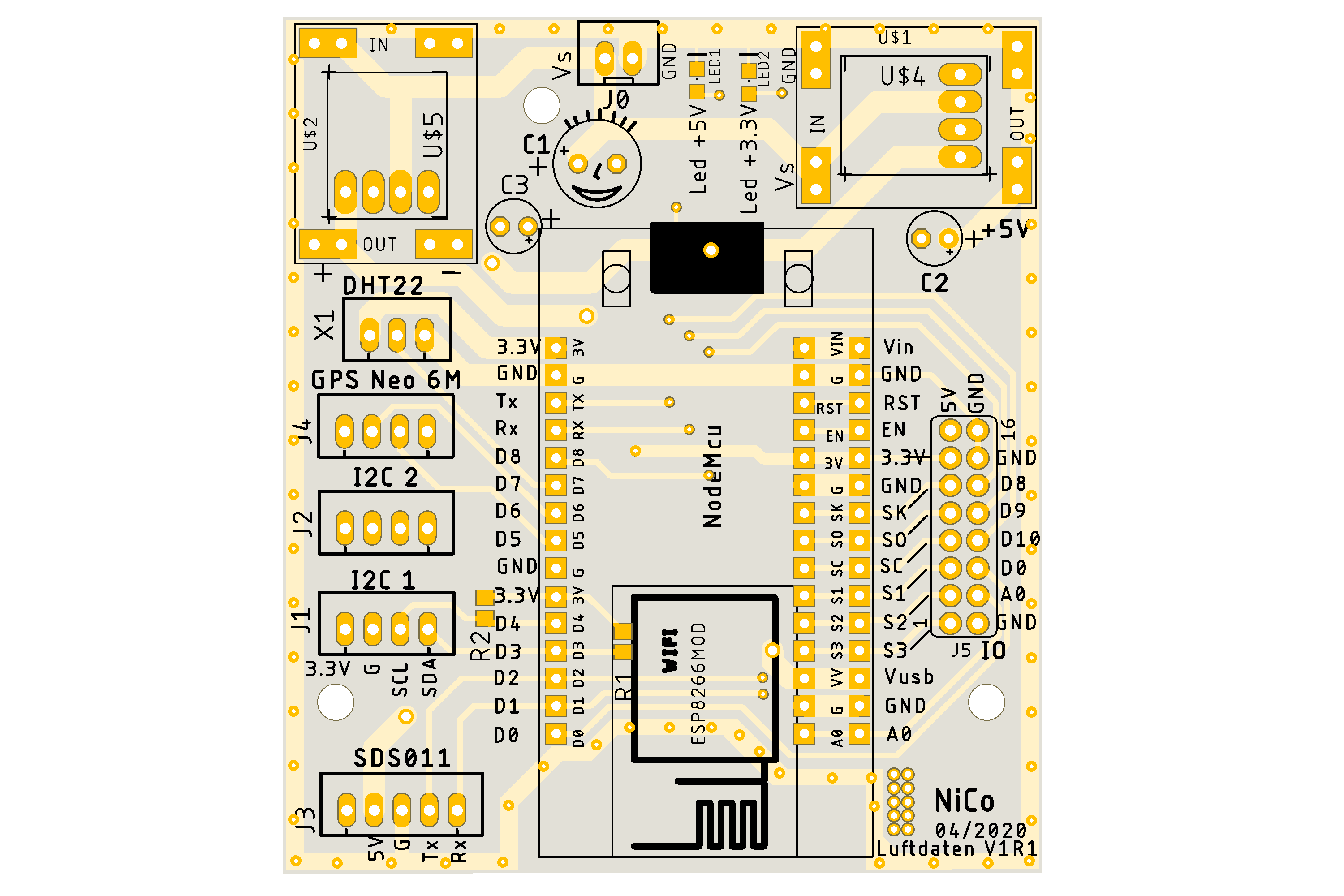

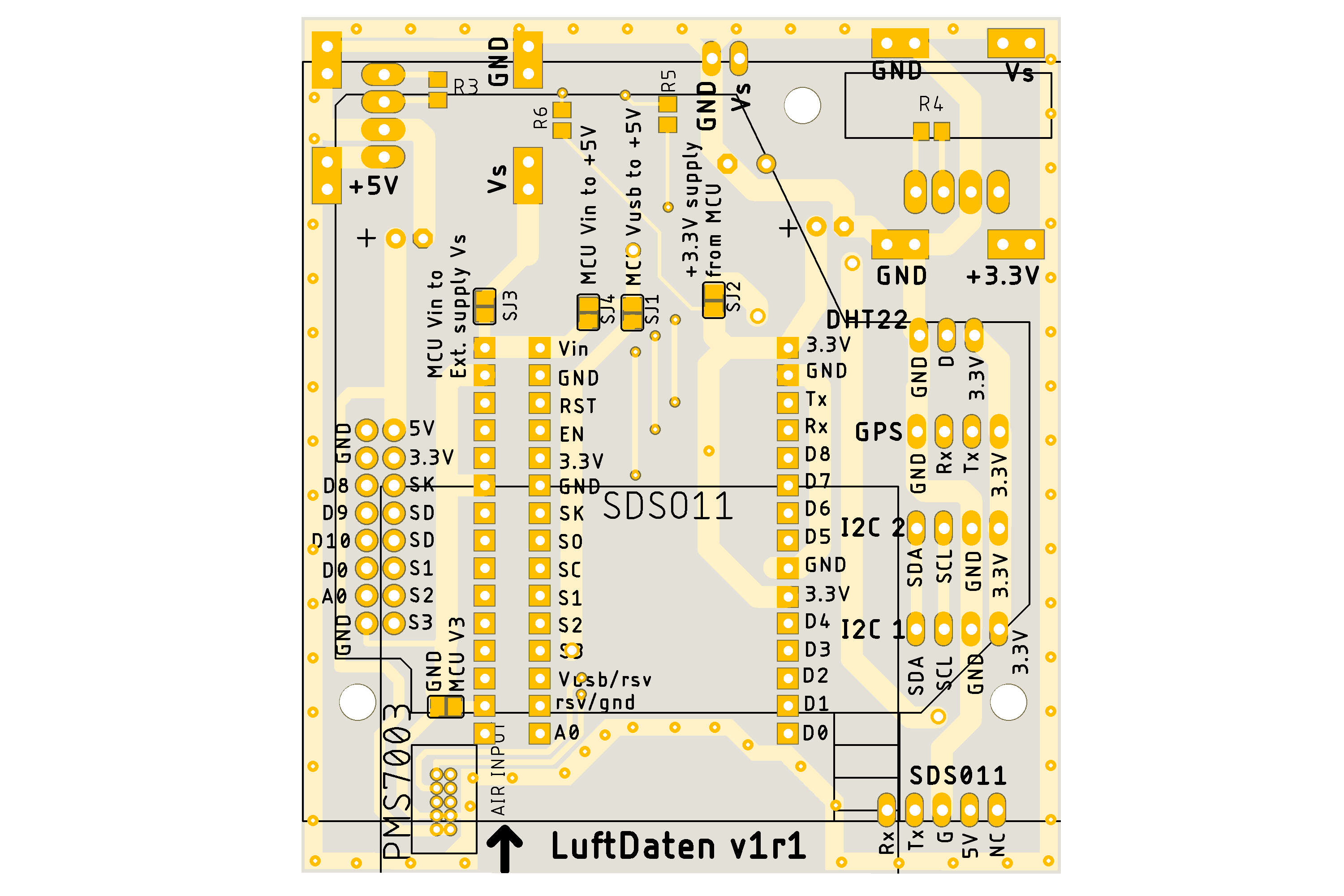

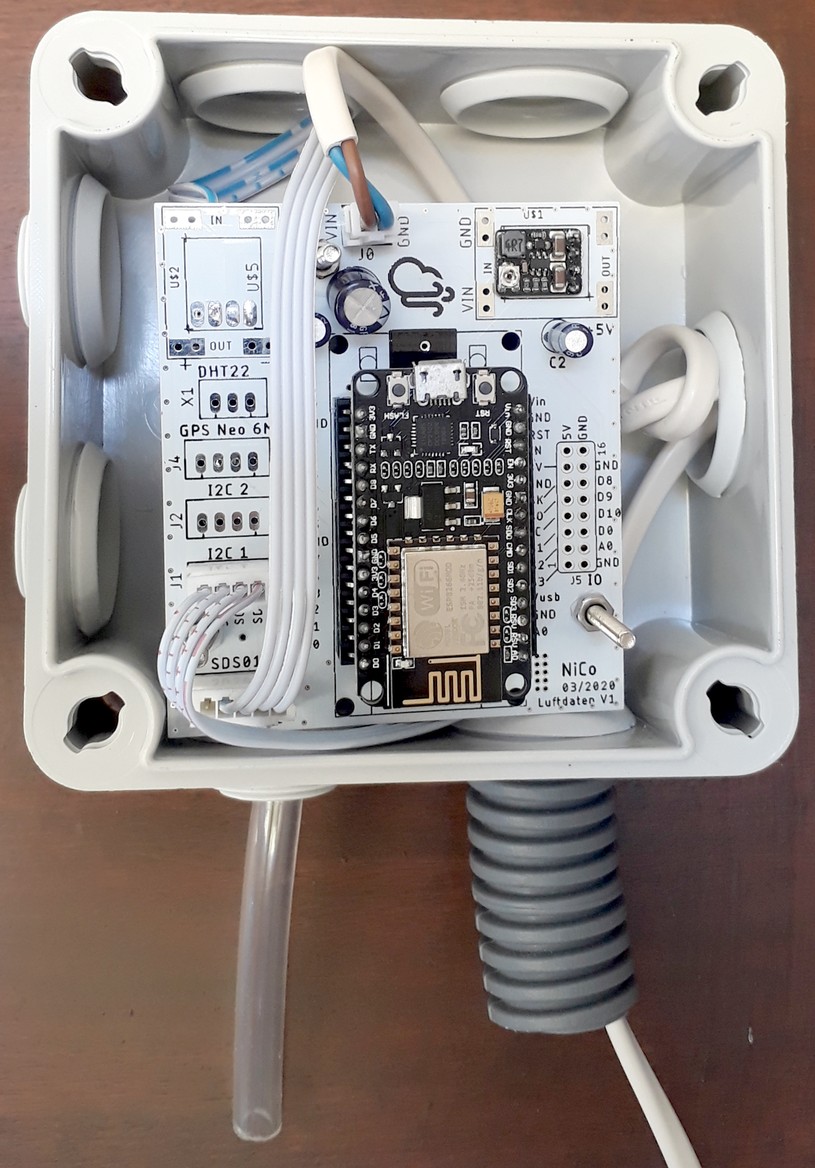

• Photos du PCB
