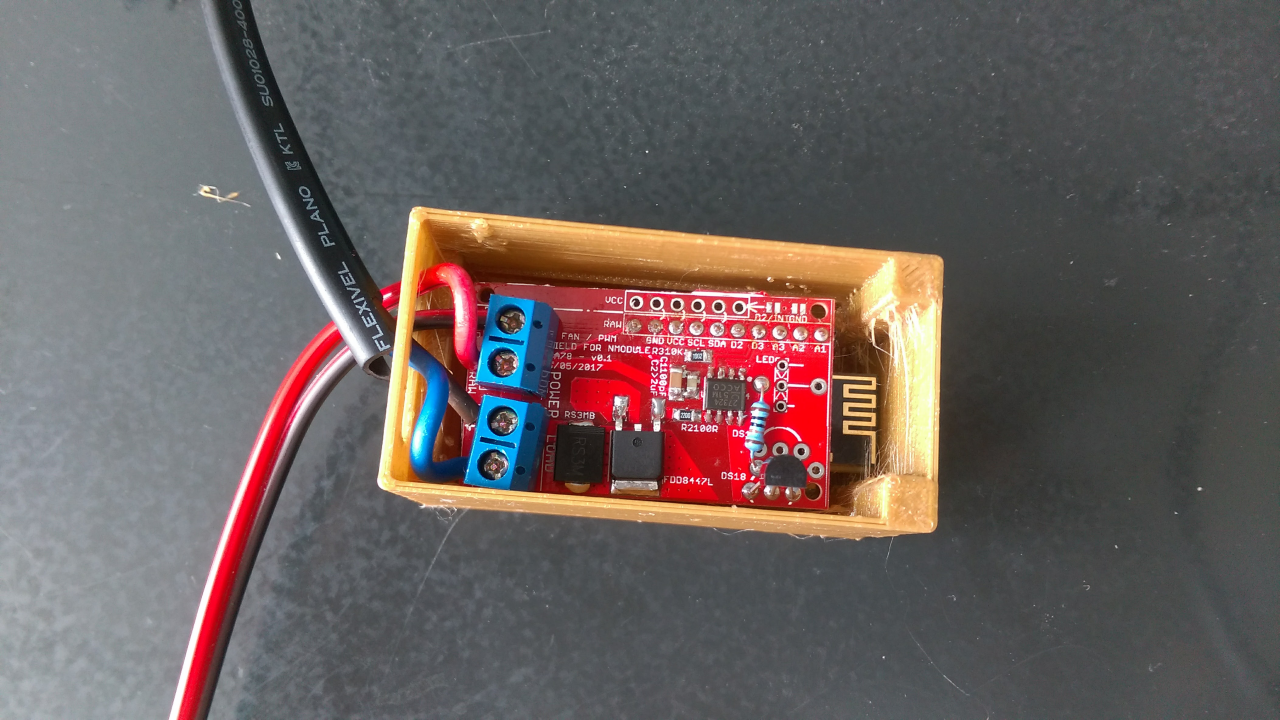

This shield allows to control a DC Fan or a (not too big: 2A = a bit over 2M of white 5050 leds) LED strip with PWM. It is using a FDD8447L MOSFET with an UCC27324 driver, DS18 temperature sensor and I2C connector for temp/humidity sensor or an APDS9930/9960 proximity sensor.
This will be used for at least 2 projects:
I have implemented the two projects above with success so I remove the "work in progress" flag for the PCB. Scripts still need some improvements so I will post them later. I will probably make some improvement to this design (bigger MOSFET or 2 of them) so if you're interested in driving longer led strips wait a little bit.
Part | Value | Device | Package | Description | PROD_ID | STORE_ID | |
---|---|---|---|---|---|---|---|
C1 | 100pF | CAP_0805 | CAP_0805 | ||||
C2 | >2uF | 2.2UF50V10%(1206) | 1206-CAP | CAP-10009 | |||
D1 | DIODESMB | SMB-DIODE | Diode | DIO-09646 | |||
LOAD | SCREW_CONNECTOR_2X | SCREW_CONNECTOR_2X | SCREW_CONNECTOR_2X | ||||
POWR | SCREW_CONNECTOR_2X | SCREW_CONNECTOR_2X | SCREW_CONNECTOR_2X | ||||
R1 | 220 | RESISTORPTH-1/4W | AXIAL-0.4 | Resistor | |||
R2 | 100 | R_0805 | R_0805 | ||||
R3 | 10K | R_0805 | R_0805 | ||||
R4 | 4.7K | RESISTORPTH-1/4W | AXIAL-0.4 | Resistor | |||
SJ1 | JUMPER-PAD-2-NOYES_SILK | PAD-JUMPER-2-NO_YES_SILK | |||||
SJ2 | JUMPER-PAD-2-NOYES_SILK | PAD-JUMPER-2-NO_YES_SILK | |||||
TEMP_IN | DS18B20 | DS18B20 | TO-92-AMMO | Dallas/Maxim DS18B20 1-wire temperature sensor | SEN-00245 | ||
TEMP_OUT | DS18B20 | DS18B20 | TO-92-AMMO | Dallas/Maxim DS18B20 1-wire temperature sensor | SEN-00245 | ||
U$1 | CONNECTOR_10DUPONT | DUPONT_10 | |||||
U$2 | CONNECTOR_6DUPONT | DUPONT_6 | |||||
U$3 | LED-DUALCOLOR3MM-THROUGH-HOLE | LED-DUALCOLOR3MM-THROUGH-HOLE | LED-DUALCOLOR-3MM | ||||
U$5 | UCC27324SOIC8 | SOIC8_5X4 | |||||
U$6 | FDD8447LDPAK | DPAK |
Name | Size | # Downloads |
---|---|---|
NModule_DCFan.GBS | 13.93 kB | 432 |
NModule_DCFan.GML | 13.06 kB | 440 |
NModule_DCFan.GTP | 13.74 kB | 446 |
NModule_DCFan.GTS | 14.73 kB | 456 |
NModule_DCFan.TXT | 1.21 kB | 320 |
NModule_DCFan.brd | 57.22 kB | 626 |
NModule_DCFan.sch | 109.73 kB | 665 |
NModule_DCFan.GTL | 49.51 kB | 517 |
NModule_DCFan.GBL | 39.42 kB | 472 |
NModule_DCFan.GBO | 15.92 kB | 480 |
NModule_DCFan.GTO | 125.36 kB | 477 |
NModule_DCFan.GBP | 13.06 kB | 465 |
COPYRIGHT.txt | 428 B | 336 |
PRODUCT.txt | 110 B | 359 |
LICENSE.pdf | 95.73 kB | 218 |
License_howto.pdf | 55.06 kB | 224 |
Revision | Created | Layers | Dimensions |
---|---|---|---|
rev1 | 8 years ago | 2 | 41 × 26 |
